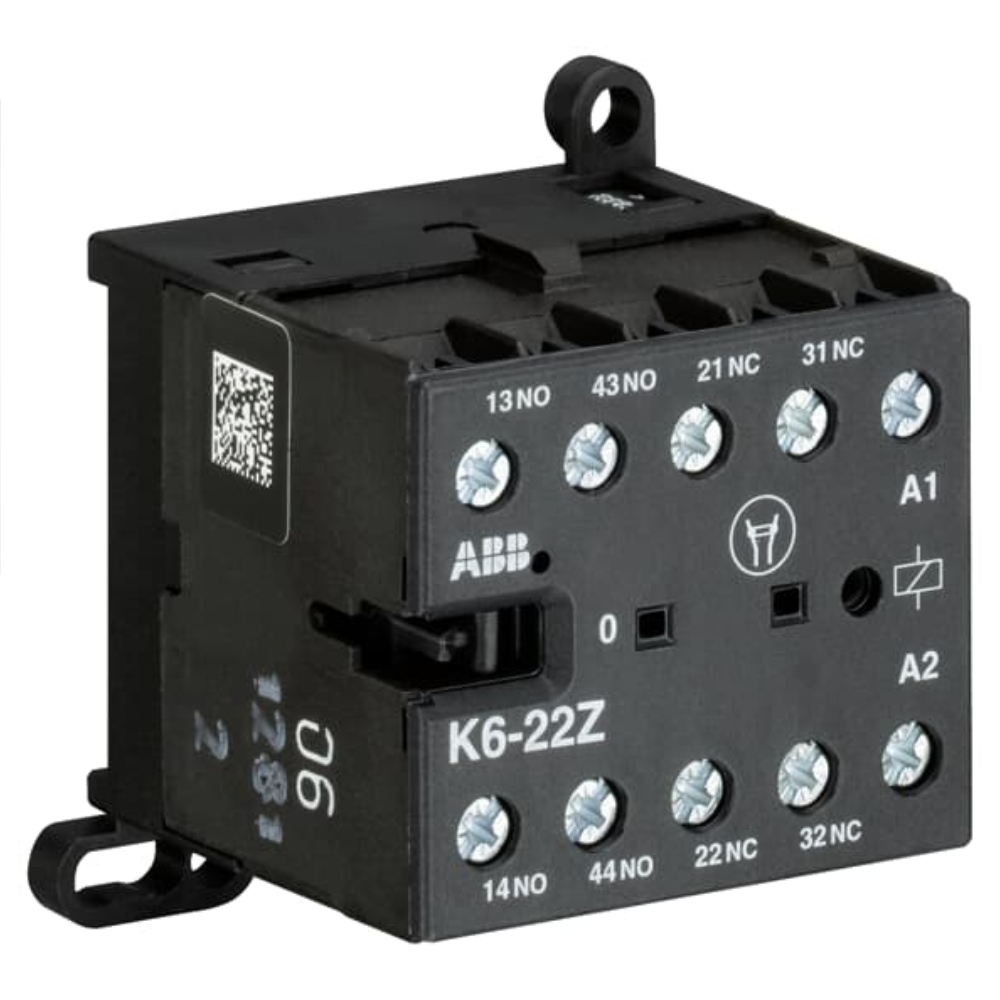

main product photo

Mini Contator Rele K6-22Z-84 GJH1211001R8224 110-127V 40-450Hz ABB

Em estoque
Apenas 50 Disponível
SKU
U-GJH1211001R8224
R$ 99,90
Enviar para BRCalcular Custo de Envio
Compare
Descrição Rápida

Mini Contator Rele K6-22Z-84 GJH1211001R8224 110-127V 40-450Hz ABB

K6-22Z-84

Informações gerais

    • Tipo de produto alargado:
      K6-22Z-84
    • ID do produto:
      GJH1211001R8224
    • EAN:
      4013614151309
    • Descrição do catálogo:
      K6-22Z-84 Mini Relé Contator 110-127V 40-450Hz
    • Descrição longa:
      O mini relé contator K6-22Z é um relé contator compacto de 4 pólos com terminais de parafuso. Eles são ideais para aplicações onde a confiabilidade é essencial e o espaço é escasso. Os relés mini contatores são utilizados em edifícios residenciais, edifícios comerciais e aplicações industriais para comutação de sinais de controle de até 3 A/400 V (AC-15). Outras características são a bobina silenciosa, uma indicação de posição do interruptor e a possibilidade integrada de montagem em trilho ou parede.

Dimensões

  • Largura Líquida do Produto:
    52,5mm _
  • Profundidade/Comprimento Líquidos do Produto:
    46,5mm _
  • Altura Líquida do Produto:
    57,5mm _
  • Peso Líquido do Produto:
    0,175kg _

Técnico

  • Consumo de bobina:
    Valor médio de retenção 50 Hz 3,5 V·A
    Valor médio de pull-in 50 Hz 3,5 V·A
  • Limites operacionais da bobina:
    (de acordo com IEC 60947-5-1) para alimentação CA 0,85 ... 1,1 x Uc (em θ ≤ 55 °C)
  • Circuito auxiliar de capacidade de conexão:
    Flexível com ponteira 1/2x 1 ... 2,5 mm²
    Flexível com ponteira isolada 1/2x 1 ... 2,5 mm²
    Flexível 1/2x 1 ... 2,5 mm²
    Rígido 1/2x 1 ... 4 mm²
  • Circuito de controle de capacidade de conexão:
    Flexível com ponteira 1/2x 1 ... 2,5 mm²
    Flexível com ponteira isolada 1/2x 1 ... 2,5 mm²
    Flexível 1/2x 1 ... 2,5 mm²
    Rígido 1/2x 1 ... 4 mm²
  • Frequência máxima de comutação elétrica:
    (AC-15) 600 ciclos por hora
    (DC-13) 600 ciclos por hora
  • Durabilidade Mecânica:
    Ciclo 10000000
  • Tipo de mini contator:
    Relé Mini Contator
  • Distância mínima de montagem:
    Outro dispositivo do mesmo tipo, horizontal 0 mm
  • Capacidade mínima de comutação:
    17V
    5mA
  • Posição de montagem:
    1...6
  • Tipo de apoio:

    Parafuso para trilho DIN
  • Montagem na calha DIN:
    TH35-15 (trilho de montagem 35 x 15 mm) conforme. conforme IEC 60715
    TH35-7.5 (trilho de montagem de 35 x 7,5 mm) conforme. conforme IEC 60715
  • Número de Contatos Auxiliares NC:
    2
  • Número de Contatos Auxiliares NÃO:
    2
  • Número de Contatos Principais NC:
    0
  • Número de contatos principais NÃO:
    0
  • Número de postes:
    4
  • Perda de energia:
    em condições nominais de operação por pólo 0,32 W
  • Tensão nominal do circuito de controle (U c ):
    110 ... 127 V CA
  • Frequência nominal (f):
    Circuito Auxiliar 50 Hz
    Circuito Auxiliar 60 Hz Circuito Auxiliar Circuito de Controle
    DC 400 Hz Circuito de Controle 50 Hz Circuito de Controle 60 Hz Circuito Principal 60 Hz Circuito Principal 50 Hz Circuito Principal DC






  • Tensão nominal suportável de impulso (U imp ):
    Circuito Auxiliar 6 kV
  • Tensão nominal de isolamento (U i ):
    690 V
    seg. para UL/CSA 600 V
  • Corrente Operacional Nominal AC-15 (I e ):
    (24 V) 4 A
    (120 V) 4 A
    (240 V) 4 A
    (400 V) 3 A
    (500 V) 2 A
  • Corrente Operacional Nominal DC-13 (I e ):
    (24 V) 2,5 A
    (110 V) 0,7 A
    (220/240 V) 0,4 A
  • Tensão operacional nominal:
    Circuito Auxiliar 690 V CA
    Circuito Auxiliar 250 V CC
  • Chave de fenda recomendada:
    M3
    Pozidriv 1
  • Dispositivos com proteção de curto-circuito:
    Fusíveis tipo gG 6 A
  • Normas:
    IEC/EN 60947-1
    IEC/EN 60947-4-1
    IEC/EN 60947-5-1
    UL 60947-1
    UL 60947-4-1
  • Tipo de terminal:
    Terminais de parafuso
  • Binário de aperto:
    Circuito Auxiliar 0,8 ... 1,1 N·m
    Circuito de Controle 0,8 ... 1,1 N·m
    Circuito Principal 0,8 ... 1,1 N·m
  • Comprimento de descascamento do fio:
    Circuito Auxiliar 9mm

Técnico UL/CSA

  • Circuito Auxiliar de Capacidade de Conexão UL/CSA:
    Encalhado 1/2x 22-10 AWG
  • Classificação de contato UL/CSA:
    A600
  • Classificação de uso geral UL/CSA:
    (600 V CA) 5 A
  • Tensão máxima de operação UL/CSA:
    600 V CA
  • Dever piloto UL/CSA:
    A600
  • Torque de aperto UL/CSA:
    Circuito Auxiliar 7 pol·lb
    Circuito de controle 7 pol·lb



Ambiental

  • Temperatura do ar ambiente:
    Operação -25 ... +55 °C
    Armazenamento -40 ... +80 °C
  • Corrente Térmica Convencional ao Ar Livre (Ith ) :
    Circuito Auxiliar 6 A
  • Grau de proteção:
    Terminais de circuito auxiliar IP20
    Terminais de circuito de controle IP20
  • Altitude de operação máxima permissível:
    2.000 metros
  • Resistência ao Choque de acordo com IEC 60068-2-27:
    Pulso de 11 ms 15g
  • Resistência a vibrações:
    3g 3...150Hz
Mais Informações
MarcaABB
